输入ch数

根据传感器模块种类不同

输入端子形状

输入方式

外部入输出

警报输出1ch

PC　I / F

USB（Micro B连接器）、无线LAN (仅限GL100-WL）ON-OFF设定可能（出厂设定为ON）

存储设备

内置RAM ： 约4.9MByte
外部外存 ： micro SD 存储卡
※1.9GB/数据文件
※推荐使用支持待机模式的micro SD TS4GUSDHC4(Transcend)

备份功能

设定条件：EEPROM
時計：备份电容器
電更换电池时的备份时间：约10小时（温度23℃)

显示器

LCD (黑白带背光,图形点阵型) （128 × 64)

显示内容

测量值、设定等
※收录数据无法直接在主机显示，请使用附件。

无线LAN
(仅限GL100-WL）

规格：IEEE802.11b
通信距离：约40m
※根据使用环境不同有差异。实时传送速度：ZU快500ms

功能

USB I/F

·读测量数据、主机设定 （使用PC应用程序）
·设定网络 (GL100-Network_Config 使用PC应用程序)

无线LAN

·读测量数据、主机设定 （使用PC应用程序）
·状态监视、简易设定（使用Android、iOS支持端末应用程序）
·邮件收发功能

警报输出形式

绝缘开关型
定格 ：30V、50mA（容许损失150mw）

触发

条件

Start触发：OFF·等级·警报·日期
Stop触发：OFF·等级·警报·日期

判定

组合： 等级 OR ·等级AND
模拟CH判定模式 ： 上行（↑）·下行（↓）
等级触发功能 4VT、4TSR、3AT（边缘动作）

存储内容

收录数据

主机简易防水

IP54
※仅在主机与传感器模块连接、连接器和电池盖都关紧的状态下。
另外，建议定期更换密封条

耐震性

相当于汽车部品第一种A类

电源

干电池 5号电池2个
USB总线电源(5V 200mA以上)
※使用USB设备用的AC适配器时，需要的电源为5V.1A
不标配AC适配器。

使用环境范围

-10～50℃、80% RH以下（非冷凝）

外形尺寸[W×D×H]

66mm × 100mm × 27mm （不含凸出部分）

重量（约）

125g （GL100-N) 、130ｇ （GL100-WL）

附属品

使用说明 ： 1部
保证书： 1部
CD-ROM ： 1枚
USB（MicroB-A 约0.5m）： 1本

概要

温湿度传感器 GS-TH
可以同时测定温度和湿度的传感器模块。可同时测定大范围的温度（-20～85℃）和湿度（0～100％ＲＨ）

测量的种类

温度、湿度、露点温度（計算值）、
累计温度 ℃h （计算值）

测量方式

C-MOS 传感器

测量温度范围

-20℃～ 85℃

测量温度精度

-20 ≦ TS ＜ 0　 ± 0.8 (℃)
0 ≦ TS ≦ 60　± 0.5 (℃)
60 ＜ TS ≦ 85 ± 0.8 (℃)

测量湿度范围

0.0 ～ 100.0% RH

测量湿度精度

25℃
±10% RH (0 ～ 10% RH）
±8% RH (10 ～ 20% RH）
±5% RH (20 ～ 80% RH）
±8% RH (80 ～ 90% RH）
±10% RH (90 ～ 100% RH）

应答时间

温度·湿度：约100 秒
（63% 应答　25℃空气流速1m/s）
※根据使用环境不同有差异。

演算功能

累计温度：0～999,999k℃h
※从收录开始重设计算 (超过基准温度或者低于基准温度的累计温度)

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min

警报

OFF/等级

温度単位

℃/°F

防水处理

传感器部位　覆防水膜

使用环境

温湿度计测范围内（但是，与GL100主机放在同一环境时，以主机环境为准）

外形尺寸 [W×D×H]

15mm × 45mm × 10.2mm （不含凸出部分）

重量 （约）

14g

概要

3轴加速度 / 温度传感器 GS-3AT
能进行3轴加速度振动（2G·5G·10G）测量和温度（-10～50℃）测量的传感器模块

测量的种类

X·Y·Z 3轴的加速度、温度

加速度范围

±2G(20m/s²)、±5G(50m/s²)、±10G(100m/s²)　（重力加速度 1G=约9.807m/s²）

测量加速度精度
（含非直线型）

±2% of F.S.

带域

0Hz～100Hz

干扰

25mG rms

测量温度范围

-10℃～50℃　

测量温度精度

-10 ≦ TS ＜ 50　 ± 1.0 (℃)

应答时间(温度)

约300秒

测量模式

存储模式、直接模式

存储容量
(存储模式)

16 · 32 · 64 · 128k采样

预触发器
(存储模式)

OFF/10·25·50·100%

采样间隔

存储模式

5·10 · 20 · 50 · 100 ms

直接模式

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec 、1 · 2 · 5 · 10 · 20 · 30 · 60 min

演算功能
(直接模式)

性能

对5ms间隔获取的数据进行演算

演算种类

平均值、ZU大值、实效值的1演算 （无演算ＯＦＦ）

温度単位

℃/°F

OFFSETADJUST功能

ON　　※调整现在的静加速度值为0的功能

防尘·防水

IP54

电缆线长度

约500px

使用环境

-10 ～ 50℃、80% 以下（非冷凝）

外形尺寸 [W×D×H]

51mm × 36mm × 19.5mm （不含凸出部分）

重量 （约）

64g

概要

4ch电压 / 温度端子 GS-4VT
ZU大能进行4ch的电压（20ｍＶ～50Ｖ以及1-5Ｖ）或热电偶（K或者T型）的温度测量。各ch可选择电压和温度。另外，还能进行逻辑（图），脉冲（计数）测量。

测量的种类

电压/温度、逻辑/脉冲(瞬间、累计）

测量ch

电压/温度　4ch

逻辑/脉冲　4ch

测量电压范围

20·50·100·200·500mV、1·2·5·10·20·50V　　1－5V F.S.

测量电压精度

0.15% of F.S.

输入阻抗/ 输入方式

1MΩ±5% 全通道绝缘输入

温度系数

GAIN：0.01% of F.S./℃　　零：0.02% of F.S./℃

容许信号源阻抗

300Ω以下

ZU大输入电压

输入端子 + / －间：60Vp-p　　输入端子 / 输入端子间：60Vp-p　　输入端子 / GND 间：60Vp-p

耐电压

输入端子 / 输入端子间：350Vp-p　1 分钟　　输入端子 / GND 间：350Vp-p　1 分钟

絶縁抵抗

输入端子 / GND 间：50MΩ以上（DC500V ）

COMMON模式除去比

90dB 以上 （50/60Hz　信号源300Ω以下）

干扰

48dB 以上

测量温度范围

 Ｋ：－200.0℃～ 1370.0℃　　T：－200.0℃～ 400.0℃

測定温度確度
(基准接点补偿精度±0.5℃)

Ｋ型热电偶

－200≦TS≦－100　±（0.05% of rdg +2.0℃）

－100＜TS≦1370℃　±（0.05% of rdg +1.0℃）

Ｔ型热电偶

－200≦TS≦－100　±（0.1% of rdg +1.5℃）

－100＜TS≦400℃　±（0.1% of rdg +0.5℃）

短路检出功能

有

逻辑/ 脉冲输入

输入电压范围

0 ～ +24V（片线接地输入）

输入信号

無电压接点（a 接点、b 接点、NO、NC）、开路集电器、电压输入

输入阀值电压

约+2.5V

滞值

约0.5V（+2V ～ +2.5V）

脉冲测量范围

瞬时：ZU大200C / 采样
累计值：ZU大65535C (按QUIT键或者收录开始来清零)

室温补偿

ＯＮ / ＯＦＦ

温度単位

℃/°F

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min

电缆线长度

约500px

使用环境

-10～50℃、80% RH 以下（非冷凝）

外形尺寸 [W×D×H]

46mm × 66mm × 35.5mm （不含凸出部分）

重量 （约）

85g

概要

4ch温度传感器输入端子 GS-4TSR
支持2种热敏电阻传感器（选件）（GS-103AT-4P/GS-103JT-4P）、能测量ZU大4ｃｈ的温度（-40.0～105.0℃（GS-103AT-4P时 ）或者：-40.0～120.0℃（GS-103JT-4P时。另外，还能进行逻辑（图），脉冲（计数）测量

测量的种类

温度、逻辑/脉冲(瞬时、累计）

测量CH

温度

4ch

逻辑 / 脉冲

4ch

输入方式

扫描式、非绝缘、2种热敏电阻传感器

测量温度范围

支持2种热敏电阻传感器（选件）
Type A：-40.0～105.0℃（GS-103AT-4P）
Type J：-40.0～120.0℃（GS-103JT-4P）

测量温度

主机部分精度

-40 ≦ TS ＜ 0　 ± 0.7 (℃)
0 ≦ TS ≦ 35　± 0.2 (℃)
35 ＜ TS ≦ 70 ± 0.4 (℃)
70 ＜ TS ≦ 120 ± 1.0 (℃)

热敏电阻

±0.4℃(代表值）
GS-103AT-4P / GS-103JT-4P

逻辑/脉冲输入

输入电压范围

0～ + 24V（片线接地输入）

输入信号

无电压接点（a接点、b接点、NO、NC）、开路集电器、电压输入

输入阀值电压

约+2.5V

滞值

约0.5V（+2V～+2.5V）

脉冲测量范围

瞬时：ZU大200C / 采样
累计值：ZU大65535C (可通过按【QUIT】键或者收录开始将收录值清空)

温度単位

℃/°F

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min

电缆线长度

约500px

使用环境

－10～50℃、80% RH 以下 （非冷凝）

外形尺寸 [W×D×H]

46mm × 66mm × 35.5mm （不含凸出部分）

重量 （约）

83g

概要

照度 / 紫外线传感器 GS-LXUV
能同时测量照度（0 lx ～ 200k lx）·紫外线（0 ～ 30mW/cm²）的传感器。

测量的种类

照度、紫外线強度、累计照度（累计显示仅在收录中）、累计紫外线強度（累计显示仅在收录中）

测量ch

照度

1ch

紫外线強度

1ch

测量范围

照度

0 lx ～ 200k lx

紫外线強度

0 ～ 30mW/cm²

测量精度

照度

±5%

紫外线強度

±5%

分光精度

照度

400 ～ 750nm （ZU高560nm）

紫外线強度

260 ～ 400nm （ZU高370nm）

測定分解能

照度

0.1 lx

紫外线強度

0.001mW/cm²

应答性

照度

1ms 以下

紫外线強度

1ms 以下

演算功能

累计照度

0 ～ 999,999klxh

累计紫外线強度

0 ～ 999,999W/cm²h
※可通过按［QUIT］键或者开始收录来重新计数

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min

电缆线长度

约500px

使用环境

-10～50℃、80% RH 以下 （非冷凝）

外形尺寸 [W×D×H]

46mm × 66mm × 19mm（不含凸出部分）

重量 （约）

65ｇ

概要

CO2传感器 GS-CO2
能测量CO₂浓度（0～9,999ｐｐｍ）范围内的传感器。

传感器方式

NDIR 方式 （非分散型红外线吸收法）

测量的种类

CO₂浓度

测量ch

1ch

测量浓度范围

0～9,999ppm (5001～9999ppm属于确保精度外)

測测量浓度精度

±(5% of rdg + 30ppm）0～5000ppm

应答性

3分以下

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、
1 · 2 · 5 · 10 · 20 · 30 · 60 min （ GS-CO2的采样为2sec）

校准

ON / OFF

电线的长度

约500px

使用环境

0～50℃、80% RH 以下 （非冷凝）

外形尺寸 [W×D×H]

66mm × 100mm × 24.6mm （不含凸出部分）

重量 （约）

99g

概要

AC交流电流传感器转接器 GS-DPA-AC
AC電流传感器通过连接50A 钳式电流探头（GS-AC50A）、100A 钳式电流探头（GS-AC100A）、200A 钳式电流探头（GS-AC200A）可对单相2线式2·单相3线式·三相3线式等进行电力测量。

可连接的传感器

50A 钳式电流探头（GS-AC50A）
100A 钳式电流探头（GS-AC100A）
200A 钳式电流探头（GS-AC200A）
※选件

测量的种类

电流、电力、累计电力 （累计显示仅限收录中）

测量ch

可连接的传感器ZU多2ch

输入方式

RMS转换器 + 扫描式、非绝缘输入3種AC传感器接続

测量电流精度

＜本体+ 传感器＞
±2.0% FS ± 1digit
周围温度23℃、定格输入、定格周波数

测量对象的频率

50Hz / 60Hz

适用电路

单相2线式 单相3线式 或者三相3线式

测量值显示功能

电流、电力 （瞬时电力、累计电力量）

演算功能

累计电力：0～999,999kWh ※通过收录开始从新计算

1次测定格电流

GS-AC50A ：50A

GS-AC100A：100A

GS-AC200A：200A

耐电压

AC1000V、50/60Hz、1min
机身～输入输出端子间

采样间隔

0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min

电缆线长度

AC电流传感器用转接器

约500px

AC電流传感器

约500px

使用环境

-10～50℃、80% RH 以下 （非冷凝）

外形尺寸 [W×D×H]

46mm × 66mm × 27.4mm （不含凸出部分）

重量 （约）

55g

概要

GS用分岐转接器 GS-DPA
从温湿度传感器（GS-TH）·CO2传感器（GS-CO2）·照度/紫外线传感器（GS-LXUV）这3种内选2种自由组合进行测量的转换器。

连接器数

2ch

能连接的传感器

GS-TH、GS-CO2、GS-LXUV (同一传感器不可)

电缆线长度

约500px

使用環境

-10～50℃、80% RH 以下 （非冷凝）

外形尺寸 [W×D×H]

46mm × 66mm × 27.4mm （不含凸出部分）

重量 （约）

68g

支持OS

Windows 8.1/8/7/Vista (64/32bit)

连接方式

USB、无线LAN

功能

主机控制、实时数据收录、文件转换、数据再生

本体設定範囲

输入设定、收录设定、警报设定、触发设定

收录数据

实时数据(GBD二进制、CSV)
主机记录数据
SD卡数据

显示内容

模拟波形、逻辑波形、脉冲波形、数字值

显示模式

Y-T显示、数字显示、统计·履历显示、光标间X-Y显示(仅限再生时)

文件转换

光标间、全数据、回放功能

监视功能

警报监视定期向指定的邮箱送信。

报告功能

自动生成日报、月报文件

支持OS

Windows 8.1/8/7/Vista (64/32bit)

连接方式

USB

功能

USB驱动安装、GL100更新升级
对时功能、机器名称设定、无线LAN设定、邮件收发设定

支持OS

iOS(7.0～)、Android（4.3～）

连接方式

无线LAN

功能

数字显示、波形显示（仅限再生时）、收录开始/停止控制、采样间隔変更、邮件送信控制功能、定制功能

数据库服务器温度·湿度管理

【业界】电气【内容】维护保养

温度管理是保护服务器的重点管理项目。在狭小的空间内，可以设置小型记录仪，并通过无线LAN进行监测。

空调设备的温度·湿度管理

【业界】建築·土木【内容】维护保养

对大楼的空调设备进行维护时，可以通过设置简单并节省空间的记录仪进行温度·湿度的监测。

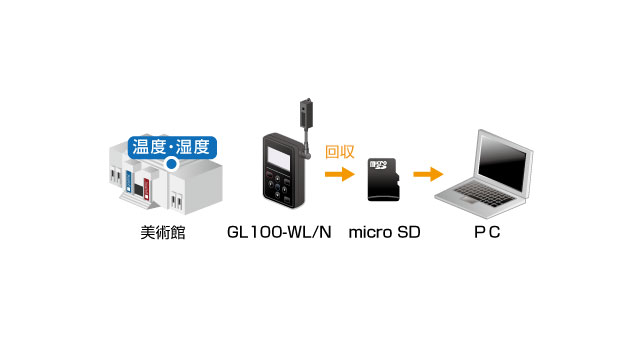

美术馆、资料馆的温度·湿度管理

【业界】其它【内容】维护保养

为了长期保存展品·资料，防止老化劣化而进行的温湿度管理。

生产线上的温湿度测定

【业界】其它【内容】维护保养

通过记录仪收集运行中产品的温湿度数据。

记录和监视药品库的温度·湿度

【业界】其它【内容】检查·品质保证

通过记录仪保存生产线上监测到的状态，再通过电脑进行观察。

实验室·研究室的温度·湿度管理

【业界】其它【内容】研究·开发

在实验室·研究室里简单设置小型记录仪，进行温湿度管理。

暖棚等的温湿度管理

【业界】农林·水产【内容】其它 【对应机型】GL100

进行适合栽培的温湿度管理。

工厂·仓库的温湿度管理

【业界】其它【内容】维护保养

利用无线LAN通过电脑对各个仓库的温湿度进行数据管理。

冰箱的电力测量

【业界】电气【内容】检查·品质保证

简易测定冰箱的电力量

分电盘内电力量的监测

【业界】其它【内容】维护保养

设置简单、数据可用microSD收集。

生产线上制造设备的电力监测

【业界】其它【内容】维护保养

在生产线上需要测量的固定位置简单设置，并可利用无线LAN回收数据。

空调设备的电力监测

【业界】其它【内容】维护保养

通过电脑对各个空调设备的电力进行数据管理。

暖棚等的温湿度管理

【业界】农林·水产【内容】研究·开发

无线LAN的范围内设置记录仪，通过电脑等观察温湿度，进行栽培条件的管理。

设置在农园内，报警功能的活用

【业界】农林·水产【内容】其它 、

通过简单的组合，对农园进行必要的监测，灵活利用报警功能。

冷冻卡车的温湿度管理

【业界】物流【内容】检查·品质保证

卡车在运输中的温湿度管理。

卡车运输时的振动数据检证

【业界】电气機器【内容】检查·品质保证

检证运输时的振动数据，通过电脑进行表格化。

仓库的温度管理

【业界】物流【内容】检查·品质保证

管理仓库内的温度分布是否适合。

艺术品的温度管理

【业界】其它【内容】维护保养

温湿度环境对艺术品会有影响，需要进行管理。

展品的温度、照明、振动确认

【业界】其它【内容】维护保养

对免振展台内的温度和振动进行测量。并且可以用来测量展品的照明效果。

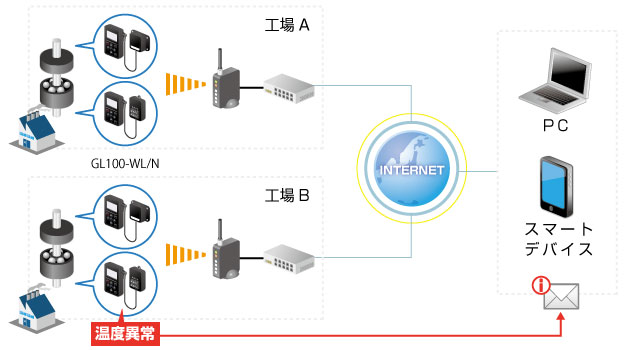

设备运行状态的确认以及问题发生时的快速对应

【业界】机械【内容】维护保养

能简单的进行远程状态确认，进行迅速的对应。※需要固定IP或者DDNS服务器支持。

在研究所也能阅览工厂的数据

【业界】机械【内容】研究·开发

能远程收集研究用的数据、提高研发速度。

简化展示台的温度·湿度管理

【业界】其它【内容】维护保养

展示台的温湿度可以通过电脑或者别的智能产品确认，并发送到本部。

测量空调的温度与電力量

【业界】电气机器【内容】研究·开发

能在空调本体内的狭小空间内设置传感器进行温度测定。同时也可收录电流与室内室外的温度数据。※需要固定IP或者DDNS服务器支持。

狭小空间的温度测量

【业界】电气機器【内容】研究·开发

可通过在狭小地方设置传感器进行各种运行状态下的温度测量。测量的数据可通过电脑确认。

住宅的隔热性测量&省电效果测量

【业界】建設·土木【内容】研究·开发

通过各种传感器，可以对住宅的各种性能进行数据采集。

茶园的温湿度管理

【业界】农林·水产【内容】其它 【对应机型】GL100

对茶叶生长进行温湿度管理。可能发生结霜等情况时，可以设置发出报警。

菌类培植的温湿度管理

【业界】农林·水产【内容】研究·开发

确认培养室的温湿度数据，根据成才过程对成长室的环境条件进行调整，确认温湿度数据。

日本酒制造的温湿度管理

【业界】其它【内容】其它

对温度变化进行管理，使酒麹菌的生长不急不缓。

红酒的温度管理

【业界】其它【内容】其它 【对应机型】GL100

对酒窖或者店铺里的放酒位置进行温度测量，通过电脑或者其他智能设备进行管理。

文物建筑的环境调查

【业界】其它【内容】研究·开发 【对应机型】GL100

需要对文物建筑的环境影响进行调查，然后再决定保护·修复的方案。

维持动物展示环境状态

【业界】其它【内容】其它

观察各种动物是否处于各自适合的温度·照度。

动物的饲养·繁殖

【业界】其它【内容】研究·开发

稀有动物的饲养和繁殖，以及为了保存物种调整生育环境，维持ZU适合环境的观察。

养鸡场的温湿度管理

【业界】其它【内容】其它

对鸡容易生蛋的温度·照度进行环境管理。

孵化室的温湿度管理

【业界】其它【内容】其它

通过传感器对孵卵器等的温度状态进行精密测量，通过电脑等进行确认。
